韓鋼閥門：首頁 - 三片式球閥系列

三片式法蘭球閥

型號：
規格：
材料：
品牌：韓鋼閥門

獲取報價

資料下載

在線服務需求提交

歡迎在線提交服務需求。您還可以通過在線咨詢，電子郵件和電話與我們聯系，我們的客戶服務團隊將進一步為您提供優質服務。

產品介紹

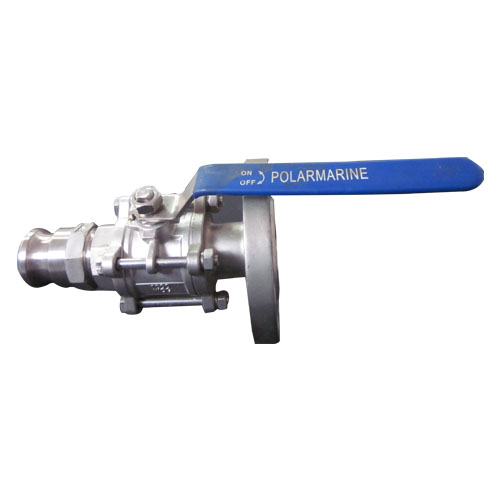

片式球閥

三片式法蘭球閥：

產品特征
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
主要連接尺寸及重量

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	21/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

主要零件材料：

三片式法蘭球閥總裝圖

序號	零件名稱	材質
序號	零件名稱	不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	壓緊螺母	不銹鋼SS316	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304
